Trong các hệ thống xử lý nước thải, xử lý nước cấp, thoát nước đô thị, trạm bơm, hồ điều hòa, kênh mương và công trình thủy lợi, việc kiểm soát dòng chảy đóng vai trò rất quan trọng. Một thiết bị được sử dụng phổ biến cho nhiệm vụ này là van cửa phai – hay còn gọi là cửa phai.

Khác với các loại van đường ống như van bướm, van bi hay van cổng, van cửa phai thường được thiết kế để lắp trực tiếp tại cửa bể, kênh, mương hoặc trên tường bê tông. Thiết bị hoạt động bằng cách nâng hoặc hạ cánh van nhằm đóng, mở hoặc cô lập dòng nước tại vị trí cần kiểm soát.

Với khả năng thiết kế theo nhiều kích thước, vật liệu và phương thức vận hành khác nhau, van cửa phai là giải pháp phù hợp cho nhiều công trình có yêu cầu cao về độ kín nước, khả năng chịu áp lực, độ bền và tính ổn định khi vận hành.

Himba Việt Nam cung cấp và thi công lắp đặt các loại van cửa phai xử lý nước, van cửa phai inox, van cửa phai lắp tường, van cửa phai lắp kênh và van cửa phai điều khiển điện, đáp ứng theo điều kiện thực tế của từng công trình.

1. Van cửa phai là gì?

Van cửa phai là thiết bị cơ khí thủy công được sử dụng để đóng, mở, ngăn dòng hoặc điều tiết dòng chảy tại các vị trí như bể xử lý nước thải, kênh dẫn, mương, cửa xả, trạm bơm, hồ chứa và hệ thống thoát nước.

Tên tiếng Anh thường được sử dụng là:

• Sluice Gate
• Sluice Gate Valve

Về nguyên lý, cánh van chuyển động theo phương thẳng đứng hoặc phương ngang trong hệ thống khung dẫn hướng. Khi cánh van hạ xuống, dòng nước bị chặn lại; khi nâng cánh van lên, nước có thể đi qua cửa van.

Trong hệ thống xử lý nước, van cửa phai thường được bố trí tại những vị trí cần cô lập từng công đoạn xử lý, điều tiết nước giữa các bể hoặc ngăn dòng để phục vụ bảo trì.

2. Cấu tạo van cửa phai

Một bộ van cửa phai hoàn chỉnh thường bao gồm nhiều bộ phận được thiết kế đồng bộ nhằm đảm bảo khả năng vận hành và độ kín nước.

2.1. Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở dòng nước.

Tùy môi trường sử dụng, cánh van có thể được chế tạo từ:

• Inox SUS304
• Inox SUS316/316L
• Thép carbon sơn phủ chống ăn mòn
• Các vật liệu khác theo yêu cầu thiết kế

Đối với môi trường nước thải có tính ăn mòn, inox thường được lựa chọn để tăng độ bền và hạn chế quá trình oxy hóa trong thời gian vận hành.

Cánh van thường được gia cường bằng hệ thống gân tăng cứng nhằm hạn chế biến dạng khi chịu áp lực nước.

2.2. Khung van

Khung van giữ vai trò định vị toàn bộ hệ thống và tạo bề mặt dẫn hướng cho cánh van.

Khung có thể được thiết kế theo dạng:

• Khung 3 mặt
• Khung 4 mặt
• Khung lắp trên tường
• Khung lắp trong khe kênh
• Khung lắp âm hoặc lắp nổi tùy thiết kế công trình

Việc lựa chọn kiểu khung phụ thuộc vào vị trí lắp đặt, kích thước cửa và điều kiện áp lực nước.

2.3. Gioăng kín nước

Gioăng là bộ phận quan trọng giúp hạn chế nước rò rỉ qua các vị trí tiếp xúc giữa cánh van và khung.

Một số vật liệu gioăng thường được sử dụng gồm:

• EPDM
• NBR
• Cao su kỹ thuật
• Vật liệu chuyên dụng theo môi trường làm việc

Đối với công trình xử lý nước thải, việc lựa chọn vật liệu gioăng cần tính đến đặc tính của nước, hóa chất và nhiệt độ vận hành.

2.4. Trục vít và cơ cấu nâng hạ

Trục vít truyền lực từ bộ phận vận hành đến cánh van.

Tùy yêu cầu công trình, van có thể sử dụng:

• Tay quay thủ công
• Vít me nâng hạ
• Hộp giảm tốc
• Bộ truyền động điện
• Xi lanh thủy lực

Đối với những vị trí có tần suất vận hành thấp, van cửa phai vận hành bằng tay có thể đáp ứng tốt yêu cầu.

Trong các hệ thống cần tự động hóa hoặc điều khiển thường xuyên, van cửa phai điều khiển điện là lựa chọn phù hợp hơn.

3. Nguyên lý hoạt động của van cửa phai

Nguyên lý hoạt động của van cửa phai tương đối đơn giản.

Khi cần đóng dòng nước, cơ cấu nâng hạ đưa cánh van di chuyển xuống dưới. Cánh van tiếp xúc với hệ thống gioăng và khung van, tạo thành vị trí ngăn dòng.

Khi cần mở van, cơ cấu nâng hạ đưa cánh van lên trên, tạo khoảng thông thủy cho nước đi qua.

Quá trình vận hành có thể thực hiện bằng tay hoặc bằng động cơ điện tùy cấu hình.

Đối với hệ thống điều khiển điện, motor truyền động thông qua cơ cấu giảm tốc và trục vít để tạo chuyển động nâng/hạ cánh van.

Việc lựa chọn cơ cấu truyền động cần căn cứ vào:

• Kích thước cửa van
• Trọng lượng cánh van
• Chiều cao nâng
• Áp lực nước
• Tần suất đóng mở
• Điều kiện vận hành
• Yêu cầu tự động hóa của công trình

4. Phân loại van cửa phai phổ biến

Trên thực tế, van cửa phai có thể được phân loại theo vị trí lắp đặt, vật liệu chế tạo và phương thức vận hành.

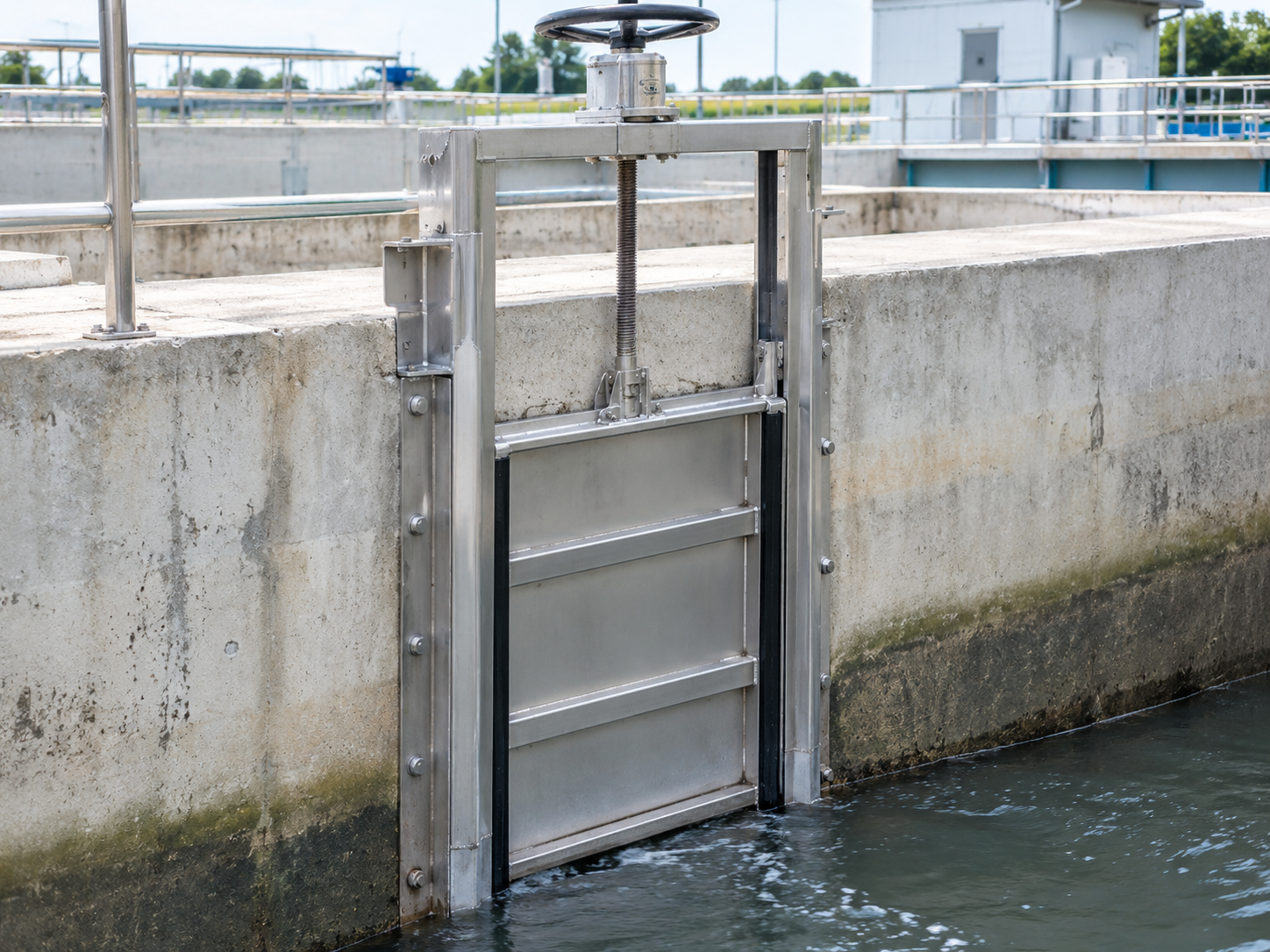

4.1. Van cửa phai lắp trên tường

Đây là loại được sử dụng phổ biến trong các hệ thống xử lý nước và nước thải.

Van được lắp trực tiếp trên bề mặt tường bê tông của:

• Bể điều hòa
• Bể lắng
• Bể sinh học
• Bể chứa
• Kênh dẫn
• Cửa xả
• Trạm bơm

Ưu điểm của dạng van này là kết cấu tương đối gọn, thuận tiện cho việc bố trí và bảo trì.

4.2. Van cửa phai lắp trong khe kênh

Loại van này được thiết kế để cánh van di chuyển trong hệ thống khe dẫn hướng được bố trí sẵn trên kênh hoặc mương.

Ứng dụng trong:

• Kênh dẫn nước
• Mương thoát nước
• Công trình thủy lợi
• Hệ thống dẫn nước
• Hồ điều hòa

Thiết kế này phù hợp với những công trình mà van được bố trí trực tiếp trong lòng kênh.

4.3. Van cửa phai inox

Van cửa phai inox được sử dụng phổ biến trong môi trường nước sạch, nước thải và các khu vực có yêu cầu cao về khả năng chống ăn mòn.

Các vật liệu thường gặp:

SUS304: phù hợp với nhiều ứng dụng xử lý nước thông thường.

SUS316/316L: phù hợp hơn với môi trường có tính ăn mòn cao hoặc yêu cầu vật liệu cao hơn.

Việc lựa chọn vật liệu cần dựa trên đặc tính thực tế của môi trường nước và yêu cầu thiết kế thay vì chỉ lựa chọn theo kích thước van.

4.4. Van cửa phai điều khiển bằng tay

Van vận hành bằng tay thường sử dụng:

• Tay quay
• Trục vít
• Hộp giảm tốc

Ưu điểm:

• Kết cấu đơn giản
• Dễ vận hành
• Không cần nguồn điện
• Chi phí đầu tư thấp hơn hệ thống tự động

Phù hợp với những vị trí ít phải đóng mở hoặc những công trình có quy mô nhỏ.

4.5. Van cửa phai điều khiển điện

Van cửa phai điều khiển điện sử dụng động cơ điện để thực hiện quá trình nâng hạ cánh van.

Giải pháp này phù hợp với:

• Nhà máy xử lý nước thải
• Trạm xử lý nước cấp
• Trạm bơm
• Công trình yêu cầu tự động hóa
• Hệ thống SCADA
• Các vị trí cần điều khiển từ phòng vận hành

Ưu điểm nổi bật là người vận hành có thể điều khiển đóng/mở van thuận tiện, đồng thời có thể tích hợp với hệ thống điều khiển trung tâm tùy thiết kế.

5. Ứng dụng của van cửa phai trong xử lý nước thải

Trong một hệ thống xử lý nước thải, dòng nước cần được phân chia và kiểm soát qua nhiều công đoạn.

Van cửa phai có thể được sử dụng tại:

Bể điều hòa

Van giúp cô lập hoặc điều tiết dòng nước đi vào và ra khỏi bể.

Bể lắng

Cửa phai có thể được bố trí để kiểm soát dòng nước giữa các khu vực hoặc hỗ trợ cô lập bể khi bảo trì.

Bể sinh học

Van được sử dụng để kiểm soát dòng nước giữa các công đoạn xử lý.

Kênh dẫn

Cửa phai giúp chia dòng, đóng/mở từng nhánh kênh và phục vụ công tác bảo trì.

Cửa xả

Van cửa phai có thể được sử dụng để cô lập hoặc kiểm soát dòng nước tại khu vực xả.

Trạm bơm

Van được bố trí tại các vị trí hút, xả hoặc cô lập khu vực để hỗ trợ vận hành và bảo dưỡng hệ thống.

6. Ứng dụng van cửa phai trong các công trình khác

Không chỉ được sử dụng trong xử lý nước thải, van cửa phai còn được ứng dụng rộng rãi trong:

• Nhà máy xử lý nước cấp
• Hệ thống thoát nước đô thị
• Trạm bơm nước
• Hồ điều hòa
• Kênh mương thủy lợi
• Công trình chống ngập
• Cống thoát nước
• Hồ chứa
• Công trình thủy điện
• Hệ thống cấp và thoát nước công nghiệp

Với mỗi công trình, kích thước, vật liệu, kiểu lắp đặt và phương thức vận hành sẽ được lựa chọn khác nhau.

7. Thông số kỹ thuật cần quan tâm khi lựa chọn van cửa phai

Không nên lựa chọn van chỉ dựa trên kích thước cửa. Để thiết kế và cung cấp đúng chủng loại, cần xác định tương đối đầy đủ các thông tin sau:

Việc khảo sát đầy đủ những thông số trên giúp hạn chế tình trạng van bị kẹt, cánh van biến dạng, vận hành nặng hoặc rò rỉ nước sau khi đưa vào sử dụng.

8. Quy trình cung cấp và lắp đặt van cửa phai tại Himba Việt Nam

Để đảm bảo thiết bị phù hợp với công trình, Himba Việt Nam triển khai theo quy trình từ khảo sát đến lắp đặt và kiểm tra vận hành.

Bước 1: Tiếp nhận yêu cầu

Khách hàng cung cấp bản vẽ hoặc các thông tin cơ bản:

• Kích thước cửa
• Vị trí lắp đặt
• Hình ảnh hiện trường
• Mực nước
• Yêu cầu vật liệu
• Phương thức vận hành

Bước 2: Khảo sát và tư vấn

Kỹ thuật Himba Việt Nam đánh giá điều kiện thực tế, vị trí lắp đặt và yêu cầu vận hành để đưa ra phương án phù hợp.

Bước 3: Thiết kế và chế tạo

Van được thiết kế theo kích thước và điều kiện làm việc của từng công trình.

Các bộ phận như cánh van, khung, gioăng, trục vít và cơ cấu truyền động được lựa chọn đồng bộ.

Bước 4: Kiểm tra trước khi đưa đến công trường

Kiểm tra:

• Kích thước
• Kết cấu
• Khả năng vận hành
• Hệ thống gioăng
• Cơ cấu nâng hạ
• Motor và bộ truyền động nếu có

Bước 5: Lắp đặt tại công trình

Đội ngũ kỹ thuật tiến hành định vị, căn chỉnh khung, lắp cánh van, lắp cơ cấu nâng hạ và hoàn thiện các liên kết.

Bước 6: Căn chỉnh và chạy thử

Sau khi hoàn thiện, van được kiểm tra đóng/mở, hành trình, độ ổn định của cơ cấu nâng hạ và khả năng kín nước theo yêu cầu của công trình.

9. Vì sao cần căn chỉnh van cửa phai sau khi lắp đặt?

Một bộ van cửa phai có chất lượng tốt nhưng nếu lắp đặt hoặc căn chỉnh không chính xác vẫn có thể xảy ra hiện tượng:

• Cánh van di chuyển nặng
• Cánh van bị lệch
• Trục vít vận hành không ổn định
• Gioăng không ép đều
• Rò rỉ nước
• Motor hoạt động quá tải
• Van khó đóng/mở hoàn toàn

Vì vậy, công tác căn chỉnh van cửa phai là bước quan trọng trong quá trình thi công.

Kỹ thuật viên cần kiểm tra độ thẳng của khung, vị trí cánh van, hệ thống dẫn hướng và cơ cấu truyền động trước khi bàn giao.

10. Hình ảnh thi công lắp đặt van cửa phai

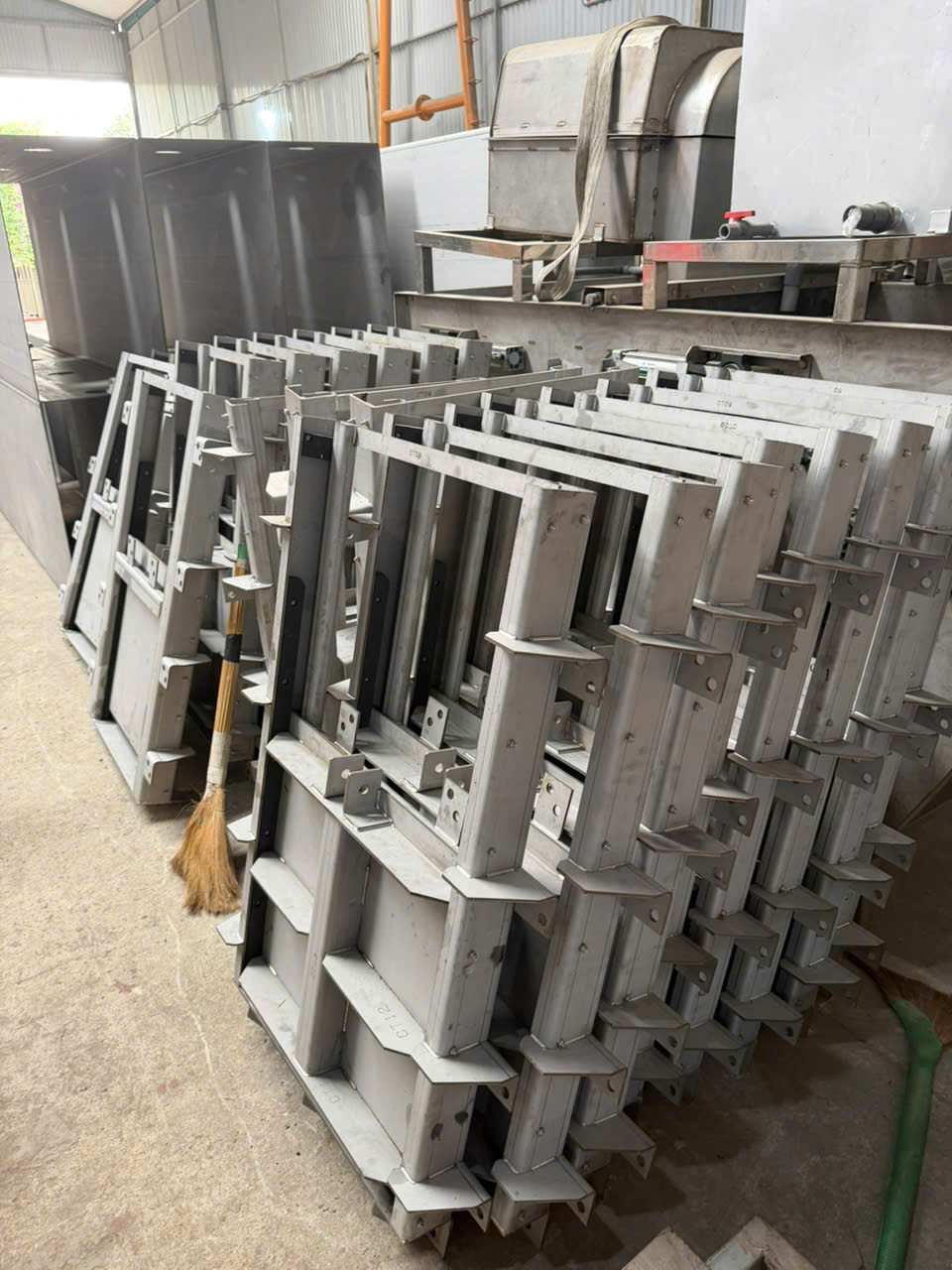

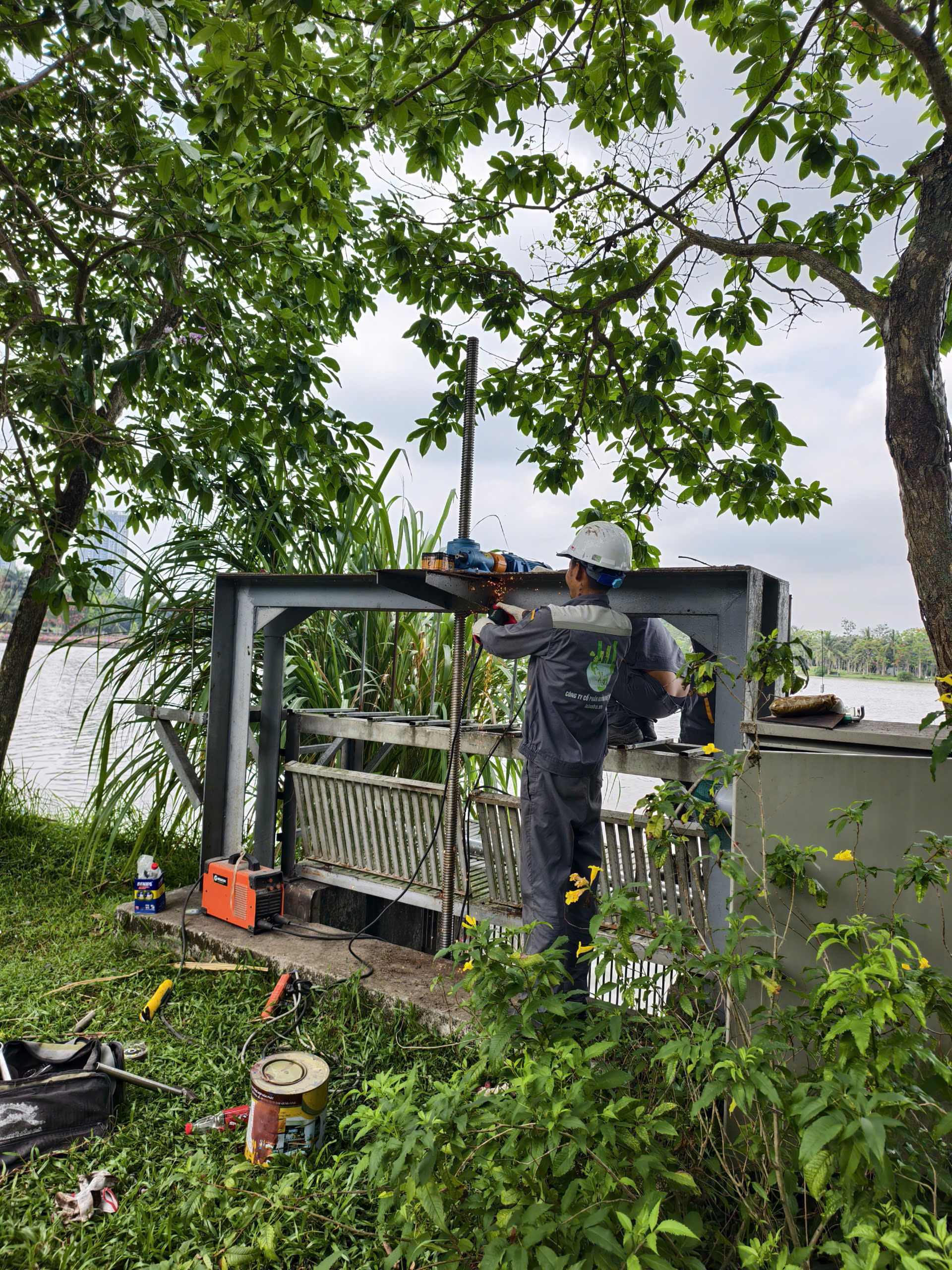

Một số hình ảnh van cửa phai Himba Việt Nam sản xuất, thi công lắp đặt tại công trình xử lý nước thải.

11. Himba Việt Nam – Đơn vị cung cấp và lắp đặt van cửa phai

Với kinh nghiệm trong lĩnh vực thiết bị xử lý nước và hệ thống cơ khí môi trường, Himba Việt Nam cung cấp giải pháp van cửa phai phù hợp cho nhiều loại công trình.

Các sản phẩm và dịch vụ gồm:

• Van cửa phai inox SUS304
• Van cửa phai inox SUS316
• Van cửa phai lắp tường
• Van cửa phai lắp kênh
• Van cửa phai cho bể xử lý nước thải
• Van cửa phai cho trạm bơm
• Van cửa phai cửa xả
• Van cửa phai vận hành bằng tay
• Van cửa phai điều khiển điện
• Thi công lắp đặt van cửa phai
• Căn chỉnh và chạy thử van cửa phai
• Bảo trì, sửa chữa cơ cấu nâng hạ

Himba Việt Nam có thể tư vấn phương án dựa trên bản vẽ thiết kế, kích thước thực tế hoặc hình ảnh hiện trường, từ đó lựa chọn loại van phù hợp với yêu cầu kỹ thuật và ngân sách của dự án.

12. Báo giá van cửa phai phụ thuộc vào những yếu tố nào?

Giá van cửa phai không có một mức cố định cho tất cả công trình.

Chi phí có thể phụ thuộc vào:

• Kích thước van
• Vật liệu chế tạo
• Chiều cao cột nước
• Kiểu lắp đặt
• Yêu cầu độ kín
• Loại gioăng
• Cơ cấu nâng hạ
• Motor điện
• Hộp giảm tốc
• Tủ điều khiển
• Điều kiện thi công
• Chi phí vận chuyển
• Yêu cầu kiểm tra và chạy thử

Đối với dự án cụ thể, Himba Việt Nam có thể căn cứ vào bản vẽ hoặc thông tin hiện trường để tư vấn cấu hình và báo giá van cửa phai phù hợp.

13. Một số câu hỏi thường gặp về van cửa phai

Van cửa phai dùng để làm gì?

Van cửa phai được sử dụng để đóng, mở, cô lập hoặc điều tiết dòng nước tại bể, kênh, mương, cửa xả, trạm bơm và các công trình xử lý nước.

Van cửa phai có dùng cho nước thải được không?

Có. Đây là một trong những ứng dụng phổ biến của van cửa phai. Khi sử dụng trong nước thải, cần lựa chọn vật liệu và gioăng phù hợp với đặc tính môi trường.

Van cửa phai inox SUS304 có tốt không?

SUS304 có khả năng chống ăn mòn tốt và được sử dụng rộng rãi trong nhiều hệ thống xử lý nước. Tuy nhiên, lựa chọn SUS304 hay SUS316 cần căn cứ vào thành phần nước và yêu cầu thực tế của dự án.

Van cửa phai có thể điều khiển tự động không?

Có. Van có thể kết hợp bộ truyền động điện để thực hiện đóng/mở tự động hoặc điều khiển từ hệ thống điều khiển trung tâm tùy cấu hình.

Có thể lắp van cửa phai vào công trình đang vận hành không?

Có thể, nhưng cần khảo sát hiện trạng và lựa chọn phương án thi công phù hợp để đảm bảo an toàn và hạn chế ảnh hưởng đến quá trình vận hành hệ thống.

14. Kết luận

Van cửa phai là một trong những thiết bị quan trọng giúp kiểm soát và cô lập dòng nước trong các hệ thống xử lý nước thải, xử lý nước cấp, thoát nước, trạm bơm và công trình thủy lợi.

Để van hoạt động ổn định, việc lựa chọn thiết bị cần được thực hiện dựa trên kích thước cửa, áp lực nước, vật liệu, môi trường làm việc, phương thức vận hành và điều kiện lắp đặt thực tế.

Nếu bạn đang tìm kiếm van cửa phai inox, van cửa phai xử lý nước thải, van cửa phai điều khiển điện hoặc đơn vị thi công lắp đặt van cửa phai tại Hà Nội, Himba Việt Nam có thể tư vấn giải pháp phù hợp theo yêu cầu của từng công trình.

Liên hệ Himba Việt Nam để được tư vấn van cửa phai và phương án lắp đặt phù hợp với công trình của bạn.
